在半導體封裝、電子模塊制造及微電子組裝領域，芯片與基板的可靠連接是決定產品性能的關鍵環節。隨著電子設備向小型化、集成化方向發展，芯片焊接工藝面臨著越來越高的精度要求——既要保證焊點牢固、電氣導通良好，又要避免過熱對芯片內部結構造成損傷。

傳統芯片焊接方式如熱板加熱、紅外回流焊或熱風焊接，在應對高密度、高敏感的芯片組件時，往往存在加熱區域大、溫度控制響應慢等局限。高頻感應加熱技術的引入，為芯片自動焊接提供了一種更加可控、局部、潔凈的新思路。

芯片焊接的工藝挑戰

芯片焊接通常指將裸芯片或封裝芯片通過焊料（如錫膏、焊片）固定到基板（如PCB、陶瓷基板、引線框架）上。這一過程看似簡單，實則對工藝條件要求苛刻：

熱敏感性強：芯片內部集成了大量微細線路，過熱可能導致性能漂移甚至永久性損壞；

焊接區域小：芯片尺寸不斷縮小，焊點間距密集，需要將熱量精準集中在焊接部位；

氧化控制難：微小焊點在高溫下極易氧化，影響潤濕性和焊點強度；

一致性要求高：批量生產中，每個焊點的加熱條件應高度一致，避免虛焊、冷焊或過熱。

傳統加熱方式的局限

熱板加熱和紅外回流焊是較為常見的批量焊接方式，但在某些場景下存在不足：

熱輻射范圍大：加熱時整個組件及周邊區域同時升溫，對不耐高溫的相鄰元件或基板材料造成熱應力；

升溫速度受限：難以在極短時間內完成局部加熱，熱影響區寬泛；

靈活性不足：對于異形或高散熱芯片，難以實現差異化加熱。

高頻感應焊接的工藝優勢

宏創高頻針對芯片精密焊接開發的自動化解決方案，將高頻感應加熱技術與自動貼裝、視覺定位、溫度閉環控制等系統集成，實現了微小區域的精準加熱。

局部精準加熱

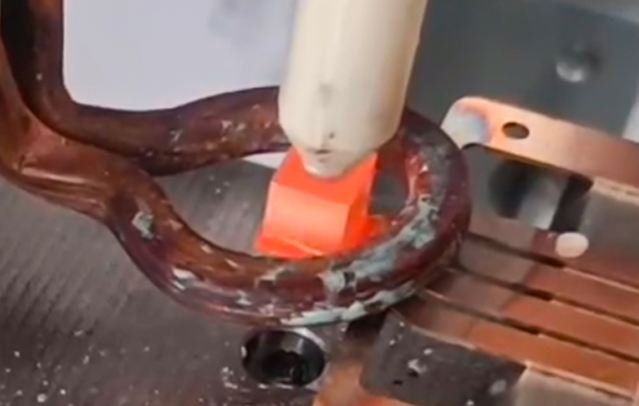

高頻感應加熱利用電磁感應原理，使芯片或基板上的特定金屬層（如焊盤、引線框架）自身發熱。通過設計微型感應線圈或平面線圈，可以將加熱區域精準控制在焊點所在位置，周邊塑料封裝、相鄰元件基本不受熱。這種“點對點”的加熱方式，有效保護了芯片的熱敏感區域。

快速升溫與控溫

感應加熱的響應速度較快，配合紅外測溫或熱電偶閉環控制系統，可以實現對加熱曲線的精確管理。預熱、升溫、保溫、冷卻各階段可按需設定，使焊料充分熔化、潤濕、鋪展，同時避免過熱。宏創高頻的控制系統允許操作人員根據不同芯片規格和焊料特性，存儲多組工藝參數，調用方便。

適用于多種焊料與基板

無論是錫膏、預成型焊片還是導電膠，高頻感應焊接均可適配。對于陶瓷基板、金屬基板、PCB等不同材質，通過調整感應器設計和加熱參數，同樣能夠獲得可靠的焊接效果。特別適用于功率芯片、LED芯片、IGBT模塊等對散熱和電氣連接要求較高的應用。

自動化的無縫集成

宏創高頻的設備可與自動貼片機、傳送軌道、視覺定位系統聯動。焊接前，視覺系統識別芯片位置；焊接時，感應加熱頭自動移動至目標焊點，完成焊接；焊接后，可集成自動檢測工位，對焊點質量進行判定。整個過程無需人工干預，大大提高了生產一致性和良品率。

典型應用場景

功率半導體封裝：MOSFET、IGBT等功率芯片與DBC基板或引線框架的焊接，要求焊層致密、熱阻低；

LED芯片固晶：LED芯片與支架或COB基板的共晶焊或錫膏焊，要求焊點位置精確、空洞率可控；

傳感器組裝：MEMS傳感器芯片與陶瓷基板的焊接，要求加熱過程溫和、熱應力?。?/span>

射頻模塊制造：射頻芯片與高頻基板的連接，要求焊接一致性好、寄生參數穩定。

潔凈與可控的生產體驗

芯片制造環境對潔凈度要求高。宏創高頻的感應焊接設備具有以下特點：

無接觸加熱：感應線圈不接觸工件，避免機械應力和污染；

無明火、無廢氣：適合部署在潔凈車間或手套箱內；

過程可控可追溯：設備可記錄每條加熱曲線，便于工藝分析和質量回溯；

操作友好：中文觸屏界面，工藝參數存儲調用，操作人員經簡單培訓即可掌握。

結語

芯片自動焊接工藝的演進，本質上是加熱技術從“面”到“點”的精準化轉變。宏創高頻將高頻感應加熱技術應用于半導體封裝領域，為微小區域的精密連接提供了可靠的技術支撐。對于追求高可靠、高一致性芯片焊接的制造企業而言，這項工藝值得深入關注。
