在電子制造領域，電路板（PCB）是承載各類元器件的核心基板。電路板焊接工藝涵蓋通孔插裝、表面貼裝以及接插件、屏蔽罩、接地線等輔助連接。隨著電子產品向小型化、高密度、多功能方向發展，焊接質量直接決定了產品的電氣性能與長期可靠性。

傳統電路板焊接多采用波峰焊、回流焊或手工烙鐵等方式。這些工藝在批量生產中表現出色，但在某些特定場景下——如局部返修、熱敏感元件焊接、大熱容量組件連接——卻面臨加熱區域過大、溫度控制不夠精細等挑戰。高頻感應加熱技術的引入，為電路板的局部精密焊接提供了新思路。

電路板焊接的特殊要求

與普通金屬結構件不同，電路板焊接對熱量控制極為敏感：

基板耐溫有限：常見FR-4等環氧玻璃布基板的玻璃化轉變溫度有限，過熱會導致基板分層、起泡或變色；

元件熱敏感性差異大：芯片、塑料封裝器件、電解電容等元件對高溫耐受能力不同，焊接時需避免熱波及；

焊點密集且微小：引腳間距細密，需要將熱量精準集中在焊盤和引腳上，避免橋連或虛焊；

多層板導熱復雜：多層電路板內部有電源/地平面，導熱迅速，傳統烙鐵可能難以達到良好潤濕溫度。

高頻感應焊接的適用場景

宏創高頻將高頻感應加熱技術應用于電路板制造與維修領域，主要面向以下典型場景：

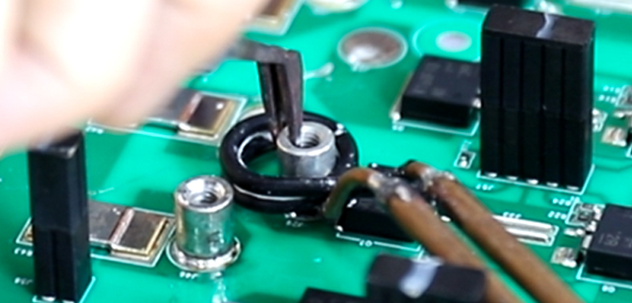

連接器與屏蔽殼焊接

電路板上的金屬屏蔽罩、射頻連接器外殼、USB接口金屬殼等較大熱容量的組件，采用手工烙鐵焊接效率偏低且容易造成局部過熱。高頻感應加熱通過設計異形感應線圈，可快速將能量聚焦于組件與PCB焊盤的連接處，焊料均勻熔化并形成飽滿焊點，同時對周邊元件影響較小。

接地線焊接

某些電路板需要將接地導線或金屬彈片焊接至板邊銅箔上，以提供低阻抗接地路徑。高頻感應加熱能夠實現“點對點”的局部加熱，導線與銅箔之間的焊料快速潤濕，結合牢固，且不會使大面積銅箔過熱翹起。

返修與補焊

在電路板組裝后的檢測與維修環節，常常需要更換個別損壞的元件或補焊虛焊點。傳統返修臺或熱風槍容易使周邊元件受熱移位或損壞。宏創高頻的便攜式感應加熱設備，配合微型線圈，可針對單個焊點或小型元件進行精準加熱，操作靈活，降低了返修風險。

散熱器與功率器件焊接

部分功率電路板需要將散熱鋁片或銅片焊接至PCB上，以增強散熱能力。高頻感應加熱可使散熱片局部升溫，配合低溫焊料完成連接，同時避免長時間加熱對PCB基板造成損傷。

工藝優勢解析

局部加熱，熱影響區窄

感應線圈將能量集中在焊點區域，周邊基板和鄰近元件基本保持常溫。這對于高密度電路板尤為重要——可以避免在焊接一個點的時候“連累”旁邊的微小元件。

升溫迅速，減少熱沖擊

感應加熱響應快，工件在數秒內即可達到焊料熔化溫度，完成焊接后迅速停止加熱。這種短暫的熱過程減少了熱量向元件內部傳導的時間，降低了熱敏感器件受損的可能性。

非接觸，無機械壓力

感應線圈不與工件直接接觸，避免了烙鐵頭對焊盤和引腳的物理壓力，特別適用于陶瓷基板或柔性電路板的焊接。

數字化參數控制

宏創高頻的設備支持預設加熱功率和時間，操作人員可根據不同元件類型、焊料特性調用存儲的工藝參數。工藝可復現，減少了人為經驗差異對焊接質量的影響。

操作注意事項

應用高頻感應進行電路板焊接時，需注意以下幾點：

選擇適配的微型感應線圈，確保加熱區域精準對應焊點；

根據焊料熔點設定合理的加熱目標溫度，避免過度加熱；

對于多層板，可適當延長加熱時間以保證內部焊盤充分升溫，但需監控基板溫度；

批量生產前建議進行工藝驗證，確認焊點強度與電氣導通性滿足要求。

工作環境的友好性

宏創高頻的感應焊接設備體積小巧，可放置于工作臺面。無明火、無廢氣，適合在電子組裝車間使用。設備具備電磁屏蔽結構，對周邊精密儀器干擾較小。操作界面簡潔，員工經短期培訓即可掌握基本操作。

結語

電路板焊接工藝的演進始終圍繞著“精準”與“可控”兩個關鍵詞。宏創高頻將感應加熱技術引入電子組裝領域，為連接器焊接、返修、接地等特殊場景提供了高效可靠的解決方案。在追求高密度、高可靠性的電路板制造趨勢下，這項工藝正在成為電子工程師工具箱中的有益補充。
